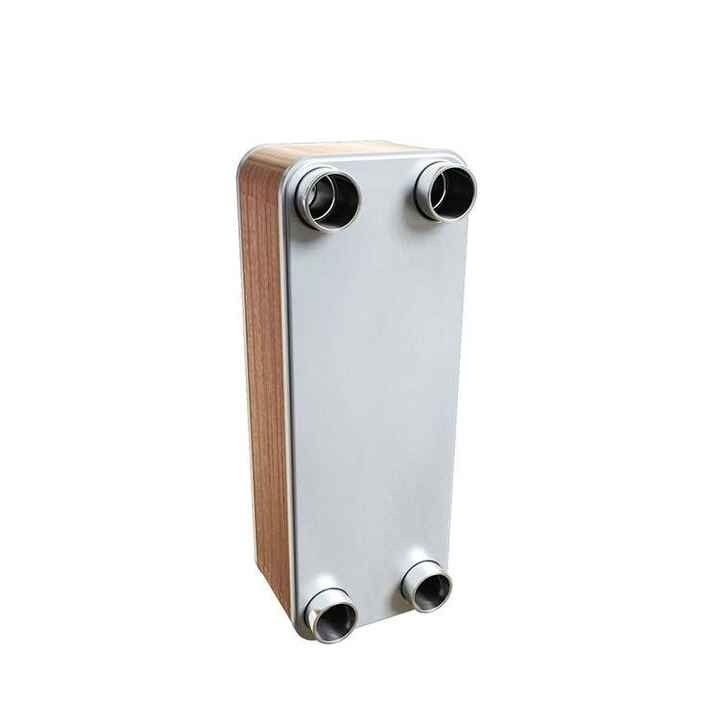

B3-26-54D Intercambiador rostfreier Haushaltskessel Ersatzteile 5HP Verdampfer Plattenwärmetauscher Preis
Herkunftsort | China |
---|---|
Markenname | KUB |
Zertifizierung | CE |
Modellnummer | B3=26-54D |
Min Bestellmenge | 1 Stück |
Preis | 1 - 19 pieces $110.00 20 - 49 pieces $105.00 >= 50 pieces $100.00 |
Verpackung Informationen | Das Holzetui |
Lieferzeit | 5-8 funktioniert |
Zahlungsbedingungen | L/C, D/A, T/T |
Versorgungsmaterial-Fähigkeit | 1000 Stück/Stück pro Jahr |

Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
x
B3-26-54D Intercambiador rostfreier Haushaltskessel Ersatzteile 5HP Verdampfer Plattenwärmetauscher Preis
Beschreibung der Produktparameter
Modell der Baureihe B3-26 (N ist die Anzahl der Platten) | |
Wärmeaustauschfläche in einem Stück (m2) | 0.026 |
Konstruktionsdruck (MPa) | 3.0/4.5 |
Prüfdruck (MPa) | 4.5/6.5 |
Dicke der Plattenverpackung (mm) | 9+2,4N |
Wirksame Wärmeaustauschfläche(m2) | 0.026 (N-2) |
Konstruktionstemperatur (°C) | |
Kanaltyp | D, X, H |

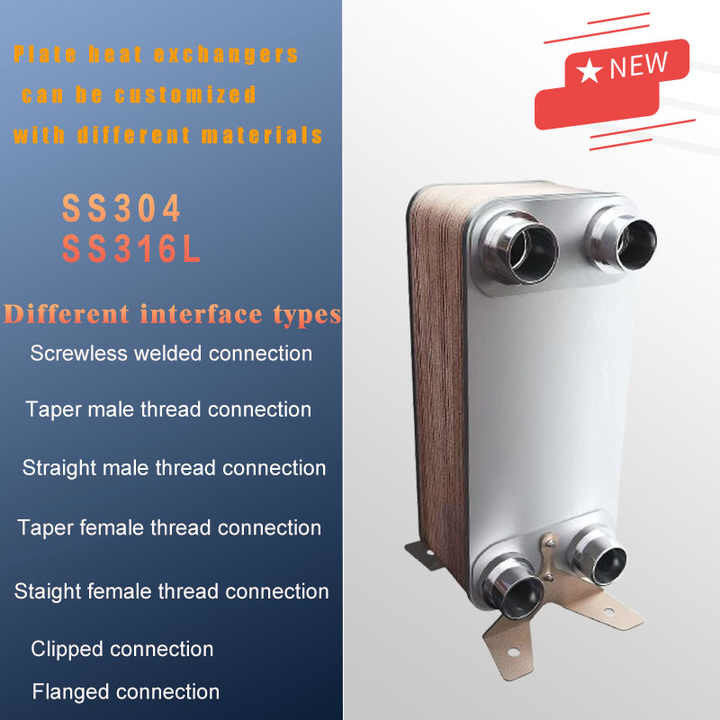

Zusätzliche Materialien für die Platte | 304,316 L |
Höchstzahl der zusammengebauten Teile | 150 |
Maximale Schnittstelle | DN40 |
Häufig verwendete Kältemittel-Standardbetriebsbedingungen

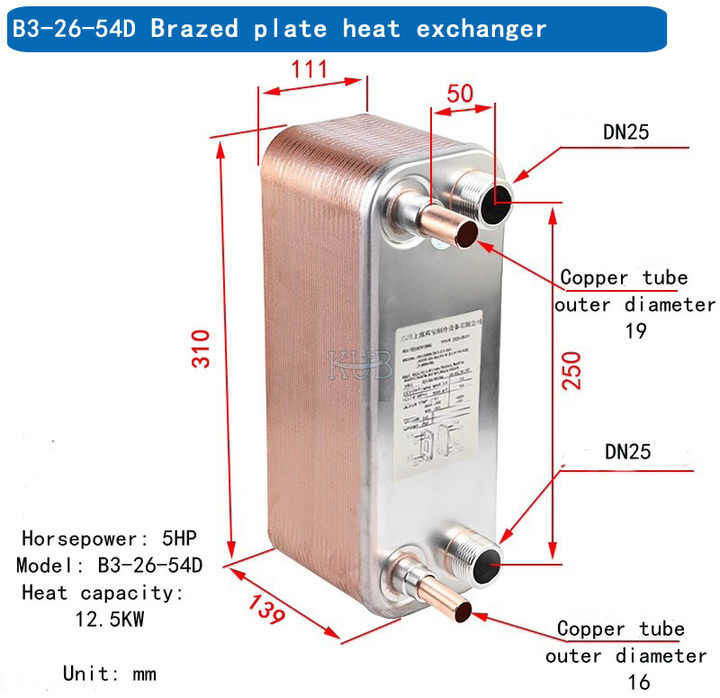

Produktstruktur
Installation, Verwendung und Wartung von Schweißplattenwärmetauschern
Installieren
1- Die Plattenwärmetauscher sollten senkrecht installiert werden, und eine horizontale oder geneigte Installation führt nicht nur zu einer erheblichen Verringerung der Wärmetauscheffizienz des Wärmetauschers,aber auch die Kühlkapazität erhöhen
Leicht zu verursachen Eisbildung und Verstopfung im Wärmetauscher.
2Kleine Plattenwärmetauscher der Modelle B3-014, B3-015, B3-020 und B3-026 (≤ 30 Stück) können direkt auf Rohrleitungen montiert werden.Große Plattenwärmetauscher der oben genannten Modelle und andere größere Modelle sollten auf stoßdämpfenden Platten oder mit Schrauben befestigt werden, Schrauben, Halterungen usw. Bei möglicher Vibration sind stoßdämpfende Verbindungen zu verwenden.
3. Bei Verbindung des Wärmetauschers mit dem System, sofern keine speziellen Konstruktionsfälle vorliegen,Es sollte sichergestellt werden, dass die Verbindungsrohre für den Ein- und Ausgang des heißen Mediums und den Ein- und Ausgang des kalten Mediums nach oben verbunden sind.
Gewährleistung einer guten Konvektionswärmeübertragung und Vermeidung von Verbindungsfehlern.
4Bei der Lötung des Plattenwärmetauschers und der Rohrleitung sollte zuerst die Kontaktfläche gereinigt und das Fett entfernt werden.und gassäuriges Salz (oder Silberpulver) Brennmittel mit einem Pinsel gebürstet werdenDas Kupferrohr sollte in die Schnittstelle eingesetzt und mit einer Silberschweißstange geschweißt werden, die mehr als 45% Silber enthält.mit einer Temperatur von nicht mehr als 650 °C, zum Schweißen am gleichen Schweißpunkt
Um eine innere Oxidation zu verhindern, muss im Wärmetauscher ein Stickstoffgas zum Schutz gefüllt werden.
5:Bei dem Schweißen der großen Plattenwärmetauscher B3-095 und darüber mit Rohrleitungen sollte ein feuchtes Tuch um die Schnittstelle gewickelt werden, um zu vermeiden, dass der Wärmetauscher hohen Temperaturen ausgesetzt wird.Zur Begrenzung des beheizten Bereichs, sollte am Rand der Rohrleitung und der Schnittstelle ein Winkel (in der Regel 30 °) geschaffen und TG- oder MG-Schweißen verwendet werden.
Vorsichtsmaßnahmen für die Verwendung und Wartung
1. Verstopfungsfrei
Wenn Fremdkörper oder starke Schuppen in die Kanäle des Wärmetauschers gelangen, tritt eine Kanalverstopfung auf.Es wird Korrosion verursachen., was die Struktur des Wärmetauschers beschädigt und zu einem internen Leckage führt.es ist notwendig, die Druckverluständerungen des Mediums vor und nach dem Durchgang durch den Wärmetauscher jederzeit zu beachtenWenn der Druckverlust plötzlich zunimmt, sollte die Maschine rechtzeitig zum Reinigen und zur Wartung des Wärmetauschers eingestellt werden.Ein neuer Wärmetauscher sollte rechtzeitig ersetzt werden, um größere Verluste zu vermeiden..
2.
A. Antifriedmittel sollten verwendet werden, wenn die Verdunstungstemperatur auf der Flüssigseite dem Gefrierpunkt naht
B. Um zu verhindern, daß das Kältemittel zu wenig injiziert wird und die Verdunstungstemperatur zu niedrig wird,Regelmäßige Reinigung und Wartung sind vorzunehmen, um eine Eisbildung durch Schuppenbildung und Verstopfung des Wärmetauscherkanals zu verhindern.. D. Wasser mit hoher Härte erweichen, um Eisbildung durch Verstopfung der Wärmetauscherkanäle durch Schuppenbildung zu verhindern.
E. Installieren Sie Abflussvorrichtungen und leeren Sie den Wärmetauscher, wenn er nicht verwendet wird, um ein Einfrieren im Wärmetauscher aufgrund niedriger Umgebungstemperatur zu verhindern
F. Installieren und verwenden Sie Filterschirme mit Löchern von weniger als 1 mm, um zu verhindern, dass Filament-, Flockel- und größere Trümmer in den Wärmetauscher gelangen.und zur Vermeidung der Eisbildung durch Verstopfung der Wärmetauscherkanäle
G. Ein Wasserflussschalter installieren, um vor, während und nach dem Betrieb des Kompressors einen stabilen Wasserfluss zu gewährleisten, um ein plötzliches Herunterfahren der Wasserpumpe während des Betriebs des Systems zu vermeiden
H, Installieren Sie einen Schalter zur Niederspannungsschutzregelung, um einen niedrigen Saugdruck zu verhindern
1. Installieren Sie den Temperaturschutzregler nach dem Einbau des Ausdehnungsschlauchs und schalten Sie den Kompressor aus, wenn die Temperatur hinter dem
3. Korrosionsschutz
A. Um eine Korrosion des Wärmetauschers zu vermeiden, ist sicherzustellen, dass die Umgebung, in der der Wärmetauscher installiert und verwendet wird, sowie das für den Wärmetauschungsmittel verwendete Mediumnicht korrodierend für Edelstahl und Kupfermetalle sind (der Gehalt an Chlorid- und Sulfat-Ionen im Wärmeaustauschmedium darf im Allgemeinen 100 mg/1 nicht überschreiten).
B. Verwenden Sie einen Filter mit Löchern von weniger als 1 Millimeter, um zu verhindern, dass filamentare, flockelnde und größere Trümmer in den Wärmetauscher gelangen und eine Verstopfung verursachen
C. Reinigt den Wärmetauscher unverzüglich, wenn ein Verunreinigungsprozess auftritt.
D. Sicherstellung der Stabilität des Betriebs des Systems und Vermeidung von Spannungskorrosion der Wärmetauscherplatten durch starke oder häufige Veränderungen des Drucks in der Systemleitung.
E, Wenn das System nicht mehr läuft und lange Zeit in leeres Betrieb bleibt, sollte die Flüssigkeit im Wärmetauscher entleert werden
4Reinigung
Bei einem deutlichen Druckabfall während des Betriebs von Plattenwärmetauschern ist eine Schuppenbildung zu verzeichnen.Wenn die Skala schwer ist, Chemikalien, die Edelstahlmetall und Kupfermetall nicht schädigen, sollten für die 24-Stunden-Rückreinigung verwendet werden (z. B. Phosphorsäure oder Peroxidsäure mit einer Konzentration von 5%CarboxylsäureBei der Reinigung sollte der Durchfluss der Reinigungslösung durch eine Wasserpumpe unter Druck gesteuert werden.5-2 Mal der Durchflussrate der ursprünglichen LösungNach der Reinigung sollte vor dem Anfahren eine große Menge sauberes Wasser verwendet werden, um die Reinigungslösung im System zu spülen.
